3. 二次开发接口概述

上述软件系统中模块大多数均使用 AimRT 作为底层框架，AimRT 是一款对标 ROS2 的机器人运行时底层框架，由智元机器人公司在 2024/09 开源，AimRT 中提供了两种基本的底层通信方式，分别为 Channel 和 RPC（更多内容可以参考 AimRT 官方文档），其中两种通信方式又可以对应多个不同通信后端。

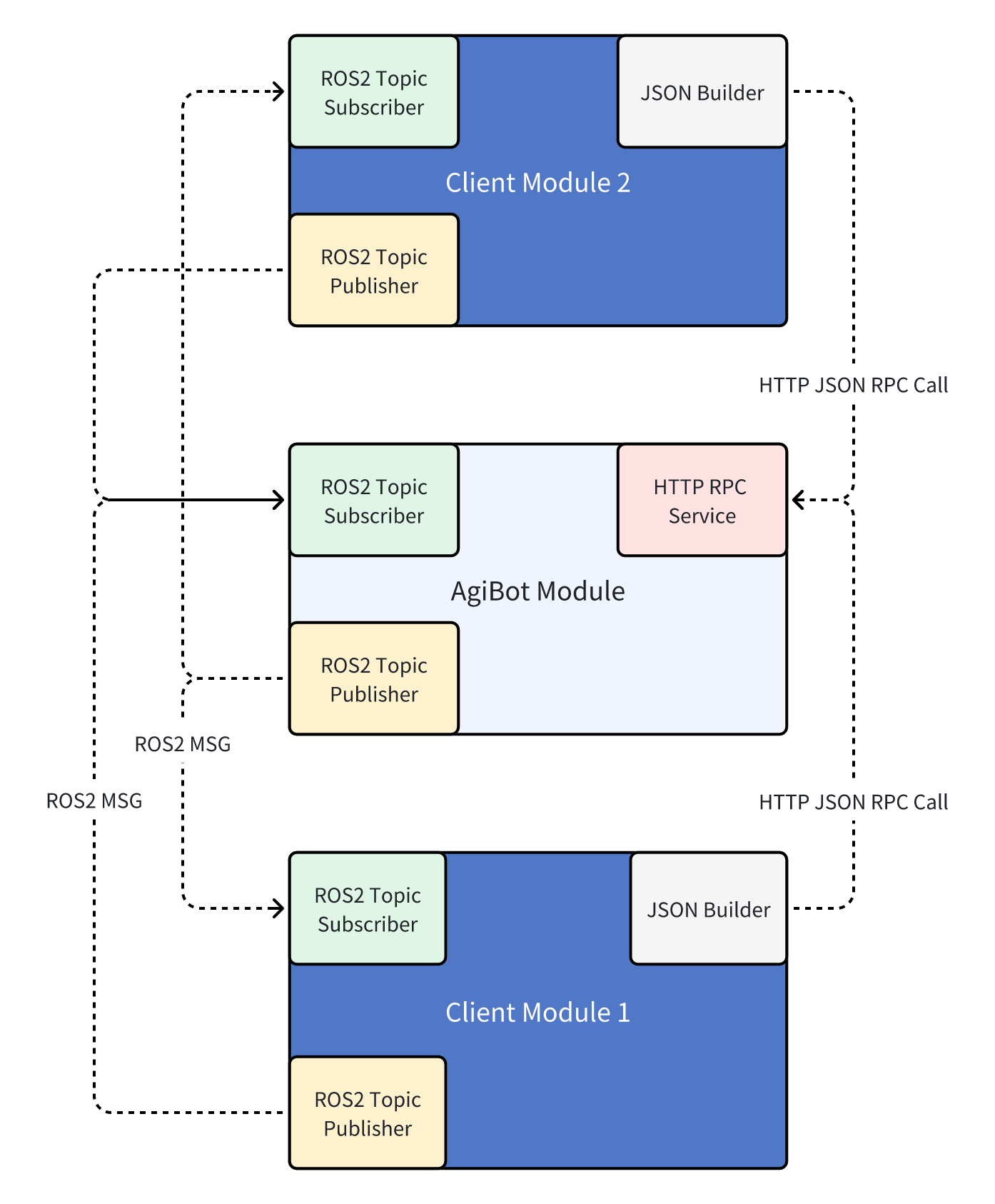

为降低二次开发心智负担，我们为二次开发提供了两种形式使用较为简单和通用的接口，分别为 HTTP JSON RPC 和 ROS2 Topic，其中 HTTP JSON RPC 适用于低频接口多对一调用，ROS2 Topic 适用于高频接口多对多调用。以下为二者通信关系图。

针对开发语言，二次开发程序不限制具体语言。只要能够收发 HTTP 请求，即可调用所有 HTTP JSON RPC 接口；只要支持 ROS 2 Jazzy（基于 Fast DDS），即可通过订阅和发布 ROS 2 Topic 调用所有本体接口。

这里给出两个具体的接口调用示例，建立更加清晰的接口认知：

3.1 HTTP JSON RPC

以下为查询静默模式的命令行 RPC 请求示例

curl --location --request POST 'http://10.42.10.10:59301/rpc/aimdk.protocol.AgentControlService/GetVoiceEnable' \
     --header 'Content-Type: application/json' \
     --data-raw '{}'

其中

10.42.10.10 为机器人 HDU 在内网互联网段中的 IP 地址；10.42.10.12 为 MDU 在同一网段中的 IP 地址。文档中的接口 URL 会明确写出应访问哪一台工控机，如需远程调用，请改为对应设备在当前网络中的可达 IP（可通过 AimMaster 查看或在目标设备执行 ip a 查询）。
59301 相应服务的 HTTP 端口号，这个一般会在详细接口示例中给出。
content-type:application/json 为请求头，表示请求体为 json 格式，必须要加上这个请求头。
aimdk.protocol.AgentControlService/GetVoiceEnable 为查询静默模式 RPC 接口名称，各个接口的具体名称在对应接口的文档和示例中可以找到。
'{}' 为请求体，这里为空代表其中的字段都为默认值，如果需要传入特定字段，可以传入 json 字符串，例如 '{"bms_state": 1}' 表示传入 bms_state 字段，值为 1（仅为举例，具体字段名称和值需要参考对应接口的文档和示例）。

3.2 ROS2 Topic

3.2.1 环境变量设置

话题接口采用 ROS2 原生话题，在调用任意 ROS2 Topic 接口之前必须设置一些环境变量，如下：

export ROS_DOMAIN_ID=232
export FASTRTPS_DEFAULT_PROFILES_FILE=/agibot/software/v0/entry/cfg/ros_dds_configuration.xml

如果您的程序需要以 root 权限启动则将上述 dds 配置文件改为使用以下配置文件：
Terminal window
export FASTRTPS_DEFAULT_PROFILES_FILE=/agibot/software/v0/entry/bin/privileged_ros_dds_configuration.xml
在 ros_dds_configuration.xml 中同时启用了共享内存通信和 udp 通信，而在 privileged_ros_dds_configuration.xml 中则仅启用了 udp 通信，用以规避共享内存的权限问题。

注意环境变量仅在当前终端有效，若新开终端则需重新设置

3.2.2 QoS 设置

另外还需注意机上话题默认 QoS 为

  history: keep_last
  depth: 10
  reliability: best_effort

使用时需保持 QoS 一致以保证通信顺畅。

3.2.3 调用示例

以下为订阅关节状态的 ROS2 Topic 示例脚本。

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from rclpy.qos import QoSHistoryPolicy, QoSProfile, QoSReliabilityPolicy
from sensor_msgs.msg import JointState

class JointStateSubscriber(Node):
    def __init__(self, topic_name: str):
        super().__init__("joint_state_subscriber")

        self.topic_name = topic_name

        qos_profile = QoSProfile(
            history=QoSHistoryPolicy.KEEP_LAST, depth=10, reliability=QoSReliabilityPolicy.BEST_EFFORT
        )

        self.subscription = self.create_subscription(JointState, topic_name, self.listener_callback, qos_profile)

    def listener_callback(self, msg: JointState):
        self.get_logger().info(f"=== Received {self.topic_name} ===")
        self.get_logger().info(f"  header: {msg.header}")
        self.get_logger().info(f"  name: {msg.name}")
        self.get_logger().info(f"  position: {msg.position}")
        self.get_logger().info(f"  velocity: {msg.velocity}")
        self.get_logger().info(f"  effort: {msg.effort}")

def main(args=None):
    rclpy.init(args=args)
    # 手臂关节状态: /motion/control/arm_joint_state
    # 脖子关节状态: /motion/control/neck_joint_state
    joint_state_node = JointStateSubscriber("/motion/control/arm_joint_state")
    try:
        rclpy.spin(joint_state_node)
    except KeyboardInterrupt:
        pass
    finally:
        joint_state_node.destroy_node()
        rclpy.shutdown()

if __name__ == "__main__":
    main()
