7.7 地图管理部分

7.7 地图管理部分

Section titled “7.7 地图管理部分”

7.7.1 整体介绍

Section titled “7.7.1 整体介绍”

ORIN 的地图管理模块（Map Management，MM）主要负责机器人地图的统一管理与调度。为方便用户进行二次开发与功能扩展，系统开放了完整的地图操作接口，涵盖地图获取、存储、更新及切换等核心能力。通过这些标准化接口，开发者可高效集成并灵活控制地图相关功能，从而提升系统的可扩展性与开发效率。

7.7.2 获取 2D 地图数据 RPC 接口

Section titled “7.7.2 获取 2D 地图数据 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/Get2DWholeMap
功能概述 获取 2D 地图数据
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/Get2DWholeMap
入参
{
  "command": "MappingCommand_GET_2D_WHOLE_MAP",
  "map_id": "1764059676131"
}
  • command：保持不变即可
  • map_id：填写需要获取信息的地图 id
出参
{
  "data": {
    "map_id": "1764059676131",
    "map_name": "园区",
    "width": 2898,
    "height": 2603,
    "resolution": 20,
    "origin_x": 1274,
    "origin_y": 1371,
    "map_data": "...",
    "rotate_angle": -5.512457272434708,
    "map_url": ""
  }
}
  • map_id：地图 id
  • map_name：地图名
  • width：地图宽度
  • height：地图高度
  • resolution：分辨率
  • origin_x, origin_y：建图时的坐标原点，可认为地图原点
  • map_data：地图数据，png 格式
  • rotate_angle：旋转角度，指示客户端展示方式，可忽略
  • map_url：无效字段
示例脚本 examples/mm/get_2d_whole_map.sh
备注

  • 可以通过以下公式计算机器人在像素地图中的位置

    pixel_x = origin_x + x * resolution
pixel_y = origin_y - y * resolution

    其中 x, y 为 map 坐标系到机器人本体 base_link 坐标系的变换坐标，可通过 /tf 话题获取

7.7.3 获取地图列表 RPC 接口

Section titled “7.7.3 获取地图列表 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/GetStoredMapNames
功能概述 获取地图列表
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/GetStoredMapNames
入参
{
  "command": "MappingCommand_GET_STORED_MAP_NAME"
}
  • 保持固定填写即可
出参
{
  "data": {
    "map_lists": [
      {
        "map_id": "1764137567113",
        "map_name": "园区河边",
        "map_index": 5
      },
      {
        "map_id": "1764059676131",
        "map_name": "园区",
        "map_index": 3
      },
      {
        "map_id": "1762584133656",
        "map_name": "e2-8",
        "map_index": 2
      }
    ]
  }
}
  • map_id：地图 id
  • map_name：地图名称
  • map_index：地图索引
示例脚本 examples/mm/get_stored_map_names.sh
备注

7.7.4 获取当前工作地图 id RPC 接口

Section titled “7.7.4 获取当前工作地图 id RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/GetCurrentWorkingMap
功能概述 获取当前工作地图 id
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/GetCurrentWorkingMap
入参
{
  "command": "MappingCommand_GET_CURRENT_WORKING_MAP"
}
固定填写即可
出参
{
  "data": {
    "map_id": "1764059676131"
  }
}
map_id：当前正在使用的地图 id
示例脚本 examples/mm/get_current_working_map.sh
备注

7.7.5 获取地图拓扑数据 RPC 接口

Section titled “7.7.5 获取地图拓扑数据 RPC 接口”
接口名 pb:/aimdk.protocol.LocalizationService/GetTopoMsgs
功能概述 获取地图拓扑数据
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.LocalizationService/GetTopoMsgs
入参
{
  "command": "TopoCommand_GET_TOPO_MSG",
  "map_id": 1764059676131
}
  • command 字段固定填写 TopoCommand_GET_TOPO_MSG
  • map_id：地图 id
出参
{
  "data": {
    "points": [
      {
        "point_id": 1,
        "name": "导航点1",
        "point_type": "NaviPointType_NAVI_POINT",
        "pixel_pose": {
          "position": {
            "u": 1506,
            "v": 1420
          },
          "angle": 0
        },
        "pose": {
          "position": {
            "x": 11.6,
            "y": -2.45,
            "z": 0
          }
        }
      }
    ],
    "paths": [],
    "regions": []
  }
}
  • points，paths，regions 分别代表点位、路线、区域，其中点位可用于动线讲解，导航等，后二者一般不使用，无需关注
  • point_id：点位 id
  • name：点位名称
  • point_type：点位类型
  • pixel_pose：像素坐标
  • pose：世界坐标
示例脚本 examples/mm/get_topo_msgs.sh
备注

7.7.6 创建地图 RPC 接口

Section titled “7.7.6 创建地图 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/StartMapping
功能概述 创建地图
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/StartMapping
入参
{
    "header": {},
    "command": "MappingCommand_START_MAPPING",
    "no_realtime_data": true
}
  • command：建图时需设置为MappingCommand_START_MAPPING
  • no_realtime_data：需设置为true否则无法观察到建图数据
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1771990841418"
    },
    "trace_id": "",
    "domin": ""
  }
}
  • 仅需关注msg即可，msg为空时为正常现象，msg=mapping is already running, it can not be started again时，证明已经在建图状态了，无需再次调用RPC。
示例脚本 examples/mm/start_mapping.sh
备注

7.7.7 停止建图 RPC 接口

Section titled “7.7.7 停止建图 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/StopMapping
功能概述 停止建图
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/StopMapping
入参
{
    "header": {
      "timestamp": {
        "seconds": "0",
        "nanos": 0,
        "ms_since_epoch": "1744598548952"
      }
    },
    "command": "MappingCommand_SAVING_MAP",
    "map_name": "测试地图"
 }
  • command：停止并保存地图时设置为MappingCommand_START_MAPPING，此时map_name必须有值，停止且不保存地图时设置为MappingCommand_STOP_MAPPING，map_name可无值。
  • map_name：用于保存时的地图名
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1771999740870"
    },
    "trace_id": "",
    "domin": ""
  },
  "data": {
    "map_id": "1771999738335"
  }
}
  • map_id：地图保存后的标识
示例脚本 examples/mm/stop_mapping.sh
备注

7.7.8 修改地图 RPC 接口

Section titled “7.7.8 修改地图 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/SyncRegion
功能概述 修改地图
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/SyncRegion
入参
{
  "header": {
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1744598548952"
    }
  },
  "command": "MappingCommand_SYNC_REGION",
  "map_id": "1772000978418",
  "regions": [
    {
      "vertices": [
        {
          "position": {
            "u": 39,
            "v": 89
          },
          "angle": -0.47089385898070374
        },
        {
          "position": {
            "u": 52,
            "v": 83
          },
          "angle": -1.8811837339272481
        },
        {
          "position": {
            "u": 48,
            "v": 71
          },
          "angle": 2.0094491421767824
        }
      ],
      "color": "FFFFFFFF",
      "type": "VerteciesType_CLOSURE"
    }
  ]
}

  • command：修改底图时需设置为MappingCommand_SYNC_REGION

  • map_id：需要修改的地图对象

  • regions：修改的区域，入参为顶点，u为x轴像素，v为y轴像素，angle为弧度，地图左上为原点，y向下为正,x向右为正,angle为x轴为0到点上的弧度值。

  • color：color值对应三种地图信息：

    未知区域：0xFFFFFFFF

    已知区域：0xFFe0e5f1

    特征边界：0xff9da6bd

  • type：绘画类型，VerteciesType_CLOSURE为多边形（此时输入的regions点数必须不小于3，构成一个面），VerteciesType_LINES为折线，折线仅在输入特征边界时有效。
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772002285632"
    },
    "trace_id": "",
    "domin": ""
  }
}
  • 仅需关注msg即可，msg为空时为正常现象
示例脚本 参考7.7.13ui示例对地图修改的使用
备注

7.7.9 重命名地图 RPC 接口

Section titled “7.7.9 重命名地图 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/RenameMap
功能概述 重命名地图
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/RenameMap
入参
{
    "header": {},
    "command": "MappingCommand_RENAME_MAP",
    "map_id": map_id,
    "old_name": old_name,
    "new_name": new_name,
}
  • command：重命名地图时设置为MappingCommand_RENAME_MAP
  • map_id：可由获取地图列表RPC获取
  • old_name: 旧名字
  • new_name:新名字
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772002285632"
    },
    "trace_id": "",
    "domin": ""
  }
}
  • msg：msg为空时为正常现象
示例脚本 examples/mm/rename_map.sh
备注

7.7.10 获取建图数据 RPC 接口

Section titled “7.7.10 获取建图数据 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/GetRealtimeMapData
功能概述 获取建图数据
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/GetRealtimeMapData
入参
{
   "header": {
      "timestamp": {
        "seconds": "0",
        "nanos": 0,
        "ms_since_epoch": "1744598548952"
      }
    },
    "command": "MappingCommand_GET_REALTIME_MAP",
}
  • command：获取建图数据时设置为MappingCommand_GET_REALTIME_MAP
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772009151445"
    },
    "trace_id": "",
    "domin": ""
  },
  "data": {
    "cur_pos": {
      "position": {
        "u": 279,
        "v": 384
      },
      "angle": -0.00010155542310597177
    },
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772009150955"
    },
    "map_info": {
      "resolution": 20,
      "width": 600,
      "height": 888,
      "origin": {
        "position": {
          "u": 279,
          "v": 384
        },
        "angle": 0
      }
    },
    "lidar_points": [
      { "u": 348, "v": 386 },
      { "u": 352, "v": 389 },
      { "u": 310, "v": 387 },
      { "u": 308, "v": 389 },
      { "u": 307, "v": 389 },
      { "u": 305, "v": 390 },
      { "u": 303, "v": 390 },
      ......
    ],
    "trajectory": [
      { "u": 279, "v": 384 }
    ],
     "map_data":"iVBORw0KGgoAAAANSUhEUgAAAlg......."
  • cur_pos：当前位置，单位像素，u为x轴,v为y轴，原点在左上，y向下为正
  • resolution：分辨率，单位厘米/像素
  • width：宽
  • height：高
  • origin：地图原点
  • lidar_points：雷达点
  • trajectory：行动轨迹
  • map_data： Base64 编码的png地图
示例脚本 examples/mm/get_realtime_map.sh
备注

7.7.11 重定位 RPC 接口

Section titled “7.7.11 重定位 RPC 接口”
接口名 pb:/aimdk.protocol.RelocalizationService/StartGlobalRelocalization
功能概述 机器人重定位
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.RelocalizationService/StartGlobalRelocalization
入参
{
   "header": {
      "timestamp": {
        "seconds": "0",
        "nanos": 0,
        "ms_since_epoch": "1744598548952"
      }
    },
    "command":"RelocalizationCommand_GLOBAL_START",
    "map_id": 123456,
}
  • command：重定位时设置为RelocalizationCommand_GLOBAL_START
  • map_id：需使用当前正在使用的地图
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772002285632"
    },
    "trace_id": "",
    "domin": ""
  }
}
  • msg为空时为正常现象
示例脚本 examples/mm/relocalization.sh
备注

7.7.12 设置当前工作地图 RPC 接口

Section titled “7.7.12 设置当前工作地图 RPC 接口”
接口名 pb:/aimdk.protocol.MappingService/SetCurrentWorkingMap
功能概述 设置当前工作地图
接口类型 HTTP JSON RPC
URL http://192.168.100.110:50807/rpc/aimdk.protocol.MappingService/SetCurrentWorkingMap
入参
{
   "header": {
      "timestamp": {
        "seconds": "0",
        "nanos": 0,
        "ms_since_epoch": "1744598548952"
      }
    },
    "command":"MappingCommand_SET_CURRENT_WORKING_MAP",
    "map_id": 123456,
}
  • command：切换地图时设置为MappingCommand_SET_CURRENT_WORKING_MAP
  • map_id：需要切换的地图id
出参

{
  "header": {
    "code": "0",
    "msg": "",
    "timestamp": {
      "seconds": "0",
      "nanos": 0,
      "ms_since_epoch": "1772002285632"
    },
    "trace_id": "",
    "domin": ""
  }
}
  • msg为空时为正常现象
示例脚本 examples/mm/set_current_working_map.sh
备注

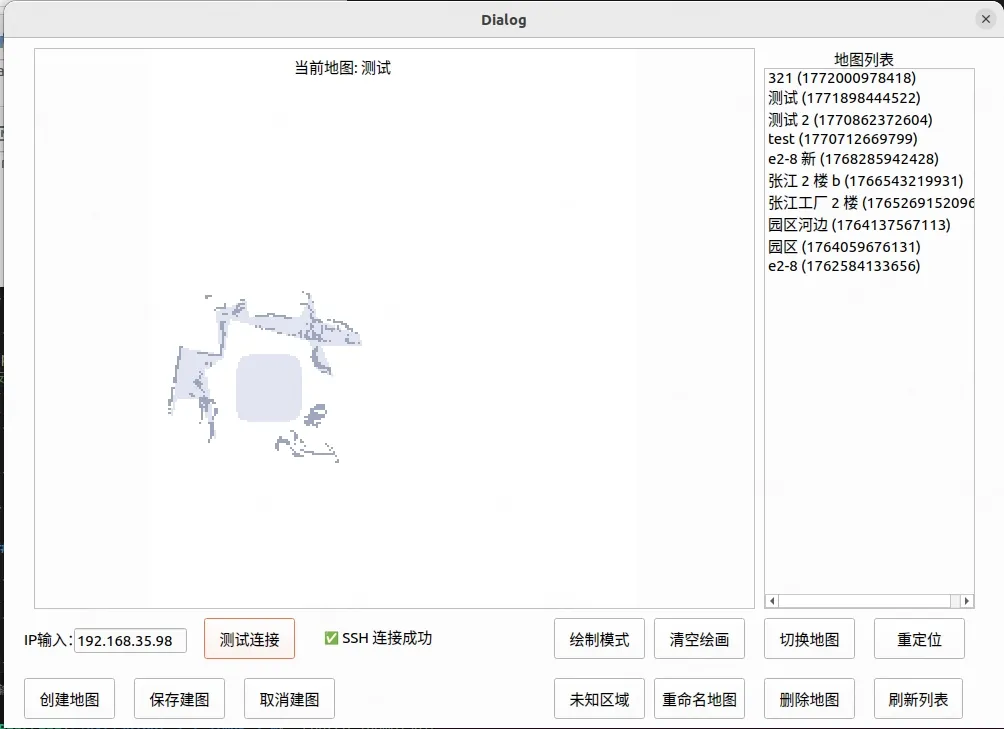

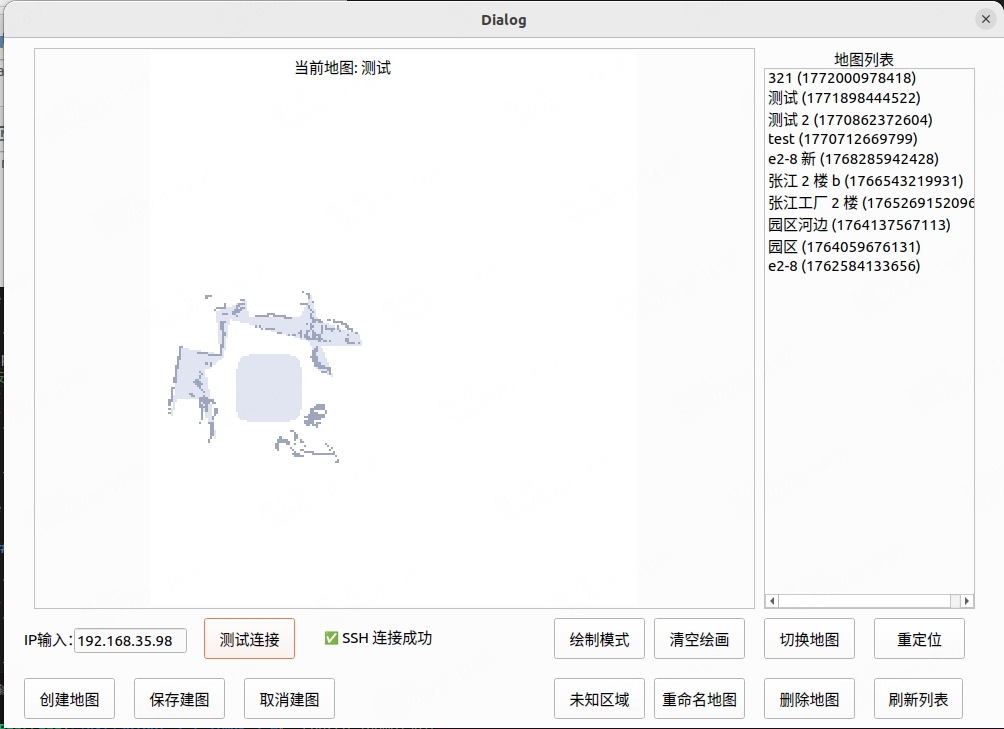

7.7.13 地图管理部分 ui 示例

Section titled “7.7.13 地图管理部分 ui 示例”

为方便用户快速上手并高效使用上述接口，系统提供了基于 PySide6 编写的 UI 示例程序。该示例覆盖了地图管理相关的常用功能演示，包括地图获取、存储、更新与切换等典型使用场景。适合开发者学习和参考，根据自身业务需求灵活扩展并构建定制化应用程序。

示例程序在 examples/mm/ui 具体使用说明请参考 examples/mm/ui/readme.md
